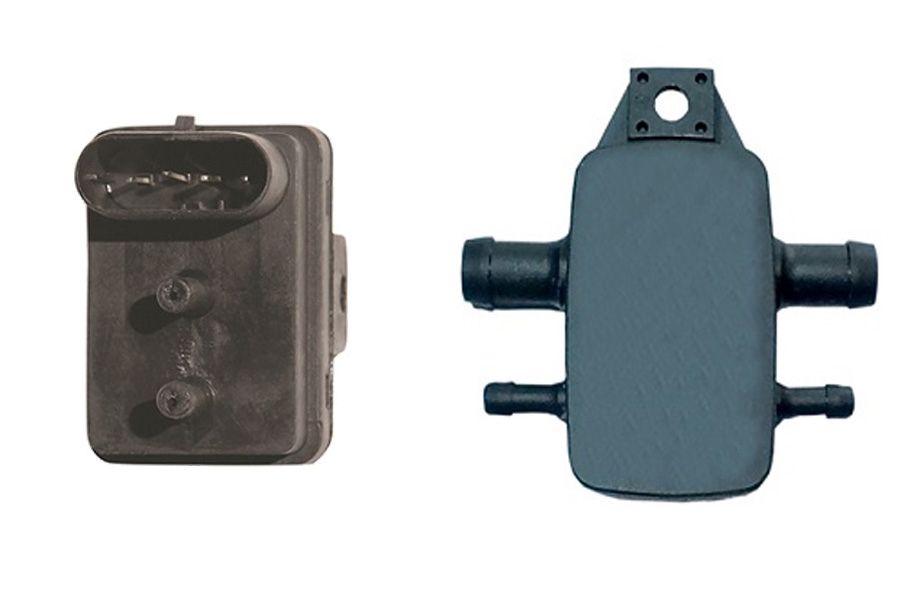

FBR Map Sensörü

FBR Map Sensörü, aracın emme manifoldundaki mutlak basıncı ölçer ve ECU'ya bildirir. ECU'ya gelen bu bilgi sayesinde emilen hava miktarı algılanır.

Bu sayede enjektörlerin açılma süreleri hesaplanır. Sensörün içinde basınca göre direnci değişen bir eleman (load- cell) bulunmaktadır. Bu direnç sabit hava kabı üzerine yerleştirilmiştir. Emme manifoldu içerisindeki vakum değiştikçe direncin değeri değişir, bu direnç değişimine göre ECU, manifold vakumunu algılar.

Mutlak basınç sensörünün yaptığı bir diğer görev ise; kontak ilk açıldığı anda emme manifoldundaki basınç, atmosfer basıncına eşit olduğu için bu andaki basınç bilgisi, ECU tarafından hafızaya referans bilgi olarak alınır. Motor çalıştığı zaman bu bilgiye göre çalışma düzenlenir. Araç seyir halinde iken rakım farklılığı olursa, gaz pedalına bir defa tam basılırsa, değişmiş olan rakım farkı mutlak basınç sensörü tarafından ECU’ ya bildirilir ve yeniden ateşleme avansı ve yakıt püskürtme düzenlemesi yapılır.
